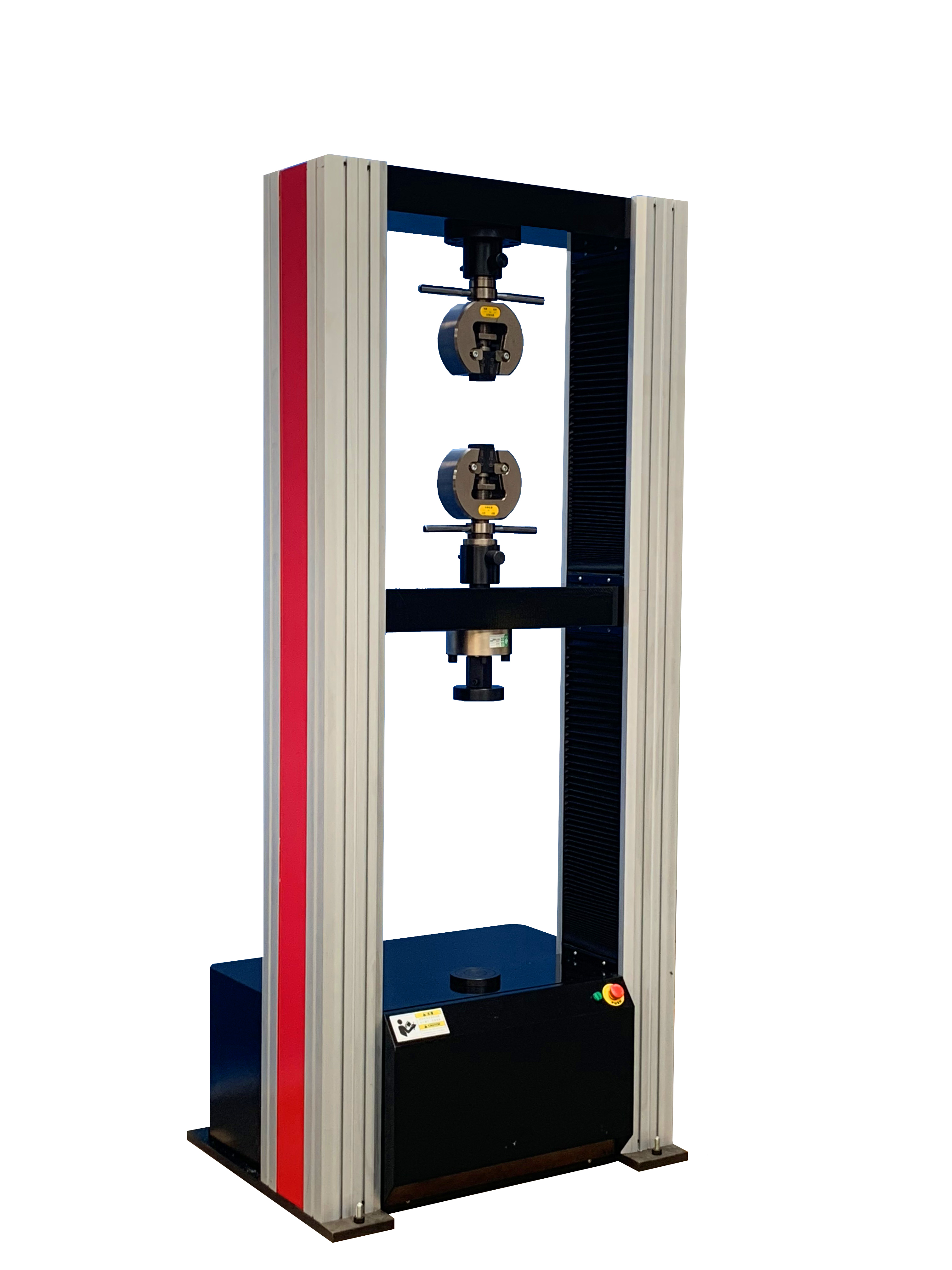

WLD-300D微機控制電子萬能試驗機
一. 產品簡介：
WLD系列 微機控制電子萬能試驗機的設計具有外形美觀、操作方便、性能穩定可靠的特點。計算機經調速系統控制交流伺服電機轉動，經減速系統減速后通過高精度滾珠絲杠副帶動移動橫梁上升、下降，完成金屬、非金屬試樣的拉伸、壓縮、彎曲、剪切等力學性能試驗和分析研究。可自動求取抗拉強度、上下屈服強度、延伸率、非比例延伸強度（ReH、ReL、Rp0.2、Fm、Rt0.5、Rm、E）等試驗參數，并可根據GB、ISO、DIN、ASTM、JIS等國際標準進行試驗和提供數據。無污染、噪音低、效率高，具有非常寬的調速范圍和橫梁移動距離。主要用于檢測鋼鐵、薄板薄帶、鋁合金、銅、鈦合金以及非金屬等材料，是廠礦企業、科研院所、質量監督等行業的理想檢測設備。
該試驗機采用調速精度高、性能穩定的交流伺服調速系統與交流伺服電機作為驅動系統；以Windows 7為操作平臺的基于數據庫技術的控制與數據處理軟件采用了虛擬儀器技術代替?zhèn)鹘y(tǒng)的數碼管、示波器，實現了試驗力、試驗力峰值、橫梁位移、試樣變形及試驗曲線的屏幕顯示，所有的試驗操作均可以在計算機屏幕上以鼠標輸入的方式完成，具有良好的人機界面，操作方便；插裝在PC機內的雙通道全數字程控放大器實現了真正意義上的物理調零、增益調整及試驗力測量的自動調零和標定，無任何模擬調節環節，控制電路高度集成化，完全取消了電位器等機械調整器件，結構簡單，性能可靠。
二．適用標準：
GB/T 16491-2008《電子式萬能試驗機》；
GB/T2611-2007《試驗機通用技術要求》；
GB/T228.1-2010《金屬材料 拉伸試驗 第1部分 室溫試驗方法》；
本試驗機適用標準：GB、JIS、ISO、ASTM、DIN等；
本試驗機根據GB/T13384-1999標準包裝運輸；
三. 主要構成及特點：
1 主機：該部分由工作臺、中橫梁、上橫梁、導向立柱、外罩等組成。該機為門式落地結構，上部空間拉伸下部空間壓縮和彎曲，為上拉下壓雙空間結構。進口無間隙滾珠絲杠和導杠，造型美觀，安全可靠，而且保證主機具有足夠的剛性和較高的同軸度等運行精度指標。
2 安全性：具有橫梁位移極限保護、超負荷保護、破斷停機保護功能，使其使用安全可靠。
3 傳動系統：交流調速系統控制交流伺服控制電機轉動，經減速系統減速后，通過高精度滾珠絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲等多種力學性能試驗。高精度精密滾珠絲杠加載平穩，效率高，滾動傳遞動力無噪音，定位精度高；圓弧齒形同步帶減速系統，具有效率高、壽命長、噪音低、免維護、橫梁上下運行無間隙等優點。
4 試驗參數測量及控制系統：Windows 7中文工作平臺，全數字PC控制卡與計算機集成技術相結合，具有雙通道信號放大、多路I/O、光電位移系統等多個單元，充分利用了計算機系統的多項軟硬件資源，系統可靠，技術先進。
5 精密測試試驗系統
采用聯想計算機作為主控機，完成整機試驗的設定、工作狀態控制、數據采集、運算處理、顯示打印試驗結果等功能，配有試驗機專用WindowsXP中文版智能化軟件包，可根據國家標準、國際標準或用戶提供的標準測量和判斷各種材料試件的各種性能參數，并對試驗數據進行統計和處理；然后輸出各種要求格式的試驗報告和特性曲線圖樣。
1. 自動清零：主控計算機接到試驗開始指令，測量系統便自動清零；
2. 自動返車：自動識別試樣斷裂后，活動橫梁自動高速返回初始位置；
3. 自動換檔：根據負荷大小自動切換到適當?shù)牧砍蹋源_保測量數據的精確度；
4. 自動存盤：試驗數據和測試條件自動存盤，杜絕因突然斷電或忘記存盤引起的數據丟失；
5. 自動變速：試驗過程中橫梁速度可按預先設定的程序自動變化，也可手動變化；
6. 自動校驗：系統可自動實現示值的準確度標定；
7. 測試過程：試驗過程及測量、顯示、分析等均由微機完成;
8. 試驗軟件：中文WindowsXP用戶界面，菜單提示、鼠標選擇操作簡單方便;
9. 顯示方式：數據和曲線隨試驗過程動態顯示；
10. 結果再現：試驗結果可任意存取，可對數據曲線再分析；
11. 曲線遍歷：試驗完成后,可用鼠標找出試驗曲線逐點的力值和變形數據，求取各種材料的試驗參數方便實用；
12. 結果對比：多個試樣特性曲線可用不同顏色迭加、再現、局部放大,實現一組試樣的分析比較；
13. 曲線選擇：可根據需要選擇應力-應變、力-位移等曲線進行顯示和打印；
14. 批量試驗：對參數相同的試樣,一次設定后可順次完成一批試樣的試驗；
15. 試驗報告：可按用戶要求的格式對試驗報告進行編程和打印。
四、主要技術指標
1． 最大試驗力：300KN （30噸）
2． 試驗機精度：0.5級
3． 試驗力測量范圍：0.2%—100%F.S
4． 示值相對誤差：≤±1％
5． 試驗力分辨率：1/300000全程不分檔，全程分辨率不變
6． 位移速率調節范圍： 0.1～200mm/min；
7． 拉伸行程：600mm (含夾具）
8． 壓縮行程：600mm
9． 試驗寬度：500mm
10.電源電壓及功率： 交流220V 50Hz
11.機器功率： 2.5kW
12.工作環境： 室溫～40℃，濕度20%～80%
13.軟件及用戶界面：Windows7平臺下的中文應用軟件
14.外形尺寸：1050*850*2200mm（約）
五、系統主要配置
1. 試驗機主機1臺
2. 控制電機1套
3. 驅動器1套
4. 高精度負荷傳感器1只
5. 高精度滾珠絲杠2副
6. 精密減速系統1套
7. 精密測試系統1套
8. 試驗機遙控盒1套
9. 光電編碼器1只
10. 計算機(聯想M3900q)1臺
11. HP打印機(D 1112)1臺
12. 中英文控制專用軟1套
13. 備份U盤1個
14. 拉伸夾具0-9 9-18 /壓縮夾具各 1套
15. 電子引伸計10/50或10/25需定制另計費用
16. 技術資料：包括：試驗機使用說明書、軟件使用說明書、合格證、裝箱單。
